发现，对普通预应力混凝土构件来说，应力状态不同时其氯离子扩散系数明显不同。其变化曲线如图2 所示。

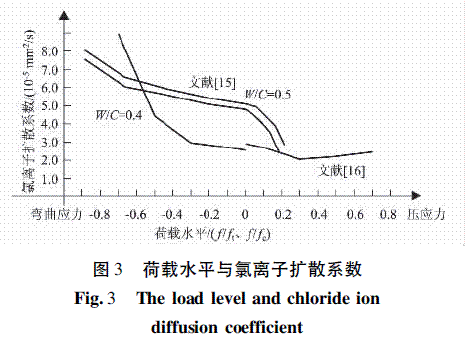

通过图2 可以发现，随着拉应力的增加，氯离子扩散系数明显增大。压应力的存在降低了其氯离子扩散系数，但由于压应力水平较低，无法完全反映随着压应力水平的进一步增加对扩散系数的情况。孙继成等［16］研究了普通混凝土和粉煤灰混凝土在0、0. 1、0. 3、0. 5、0. 7 倍fc的压应力和弯曲拉应力作用下构件的氯离子扩散系数( 图3) ，发现当压应力低于0. 3fc时，氯离子扩散系数随着压应力的增大而降低，当应力超过0. 3fc时，氯离子扩散系数开始逐步增大。
Mitsuru Saito［17］按照AASHTO T277 试验方法研究了静荷载和重复加载条件下的氯离子的渗透性，研究结果表明， 90%的极限压应力水平下氯离子的迁移系数同未加载相比无明显变化，而当疲劳荷载作用时，疲劳强度为50% 极限强度时重复加载一百万次时氯离子扩散系数变化仍不明显。当强度超过60%极限强度时，迁移系数增加明显。
采用了边加载边腐蚀的方式，测量了56 天时氯离子侵蚀深度，并将其换算成氯离子扩散系数。结果显示，无论是普通混凝土、粉煤灰混凝土还是矿粉混凝土，在弯曲荷载作用下，氯离子侵蚀深度都随着应力水平的增加而呈二次式递增。 卞雷等［19］研究了弯曲荷载作用下混凝土的电通量变化，也发现了类似的变化趋势。
