1· 工程概况
承德市会龙山东区住宅项目位于承德市双桥区会龙山东区。9 号住宅楼总建筑面积9 596. 88m2,设计要求地基反力为220kN/m2,距边坡水平距离为4m,住宅楼基底距坡底高差为14m。边坡岩体为中风化砾岩、块状结构,节理裂隙较发育,岩石锤击声较清脆,岩体基本质量等级为Ⅲ级。该岩层为穿透,揭露厚度6. 30 ~ 16. 10m,顶层埋深1. 30 ~ 7. 50m,在场区分布连续。场区地貌形态类型属于低山山谷地貌类型。
2· 结构设计概况
2. 1 设计条件
1) 业主单位提供的建筑场地平面图、地勘报告、测量成果图。
2. 2 设计原则
1) 本次设计为永久性边坡。
2) 边坡设计考虑地震作用,抗震设防烈度为6 度,设计基本地震加速度值为0. 05g。
3) 边坡工程安全等级为三级。
2. 3 边坡支护结构体系
1) 采用预应力锚索+ 钢筋混凝土面板墙的支护结构。
2) 边坡支护结构体系设计参数如图1 所示。
3 ·边坡支护结构施工要点
3. 1 钢筋混凝土板面墙施工
1) 施工前先将坡面不稳定的岩石碎块、残土清理干净。
2) 分段绑扎面板墙内双向钢筋网片200mm ×200mm,HRB400 级( Φ18) 钢筋。
3) 面板墙厚度≥300mm,混凝土强度等级为C30,钢筋混凝土保护层厚度≥35mm。
4) 排水孔采用Φ100PVC 管,伸至岩体表面。
5) 面板墙中预留应力锚杆孔位。
3. 2 预应力锚索施工
3. 2. 1 锚索钻孔
1) 钻孔前按设计图纸放线确定锚杆位置,做上标记。
2) 锚索定位偏差不宜大于50mm,偏斜度不应大于5%。
3) 钻孔机具选择应满足支护设计对锚杆钻孔参数的要求。
4) 预应力锚索钻孔直径130mm。
5) 严格按设计要求的钻孔角度、孔深及孔径施工。
6) 终孔后孔内残渣应清理干净。
3. 2. 2 锚索的制作安装
1) 预应力锚索采用1 束1 860MPa7Φ5 钢绞线,长度6m,锁定值80kN。
2) 锚杆在全长范围内每隔1. 5m 设计对中支架,以保证其居中于钻孔中心。
3) 锚杆安放时应防止扭压弯曲,杆体放入角度与钻孔角度一致。
3. 2. 3 锚索注浆
1) 浆液采用纯水泥浆。
2) 注浆水泥采用P·O42. 5。
3) 注浆强度等级为M30,并掺入一定量的外加剂,并以配比单为准。
4) 注浆泵工作压力≥0. 3MPa。
3. 2. 4 预应力锚索张拉
1) 锚固体强度大于设计强度的70% 方可进行锚索张拉,锁定值80kN。
2) 锚杆张拉采用穿心式千斤顶单束张拉。
3. 3 锚头防护措施
预应力锚头经除锈、涂防护漆后采用钢筋网罩、浇筑混凝土封闭,封闭混凝土强度≥C20。
3. 4 其他说明
1) 预应力锚杆施工结束后应按规范进行锚杆验收试验。

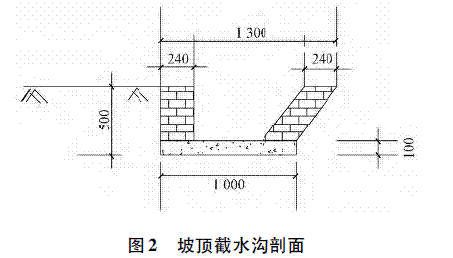

2) 排水系统: 边坡坡顶设置排水渠及坡底设置排水沟,坡面上设置排水孔。截水沟剖面如图2 所示。
3) 边坡每隔20m 设置一道收缩缝。
4 ) 边坡应对坡顶水平位移进行检测,位移检测点不应少于4 点; 检测时间自开工日起至竣工后2 年。具体应委托有资质单位编制监测方案后施工。
4· 施工技术措施
4. 1 工艺流程
场地平整→定位放线→脚手架搭设→钢筋绑扎→模板支设→混凝土浇筑→混凝土振捣→混凝土养护。
4. 2 定位放线
1) 以9 号楼西侧墙体中轴线为轴,延边坡向南北两侧各放13. 5m 为护坡宽度。
2) 自坡顶向东1 500mm 做坡顶截水沟,沟深500mm,其中100mm 垫层; 沟长27m,沟邦厚240mm,采用砖砌体一顺一丁砌法。截水沟内需采用1∶ 2 防水砂浆进行抹面。向南侧按3%找坡。
4. 3 脚手架搭设

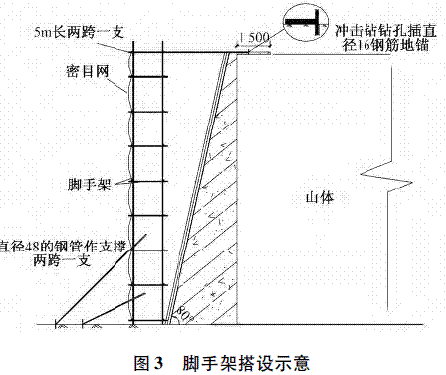

脚手架搭设如图3 所示。
1) 落地式脚手架步距1. 8m,排距1. 2m,纵距1. 5m。
2) 立杆采用6,4,3m 长的Φ48 × 3. 5 钢管,用对接扣件连接,内立杆距离模板底300mm。
3) 脚手架顶部采用5m 长Φ48 × 3. 5 钢管伸至坡顶,钢管顶端连接直径为16mm、长500mm 的钢筋作地锚,坡顶支撑钢管水平间距3m,两跨一拉。
4) 下部用Φ48 × 3. 5 钢管作斜支撑,两跨一支,水平间距为3m。
5) 脚手架外侧使用建筑主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。
4. 4 钢筋绑扎

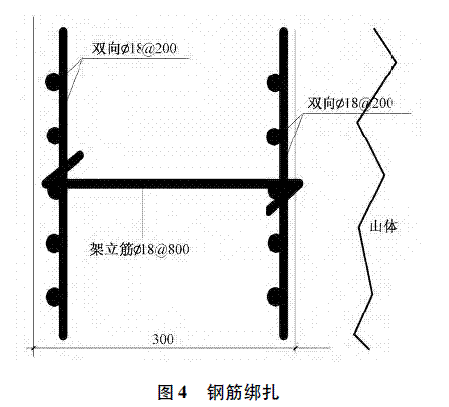

1) 贴岩石面角度绑扎双层双向钢筋网片200mm× 200mm,HRB400 级( Φ18) ,架立筋Φ18@ 800,如图4所示。
2) 钢筋下料长度3m,搭接长度900mm,转角南侧水平搭接两次。
4. 5 模板支设
1) 护坡混凝土面板按每段高0. 9m 进行浇筑,采用单面支模,段与段之间凿毛处理。

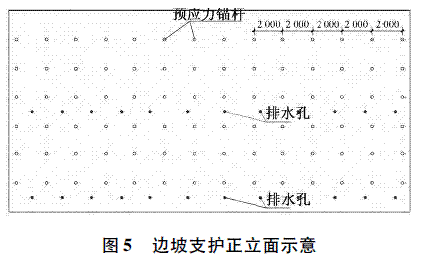

2) 采用直径150mm 的PVC 管在板面预留预应力锚索的孔洞,由于岩石面凹凸不平,所以管长实测,间距2 000mm × 2 000mm,左右第1 道锚杆孔距离墙两侧各500mm,边坡支护正立面示意如图5 所示。
3) 模板采用50mm × 100mm 木方和钢管分别作竖向次楞及水平向主楞,次楞间距200mm,主楞水平间距350mm。由于第1 次支设模板时,拉接主楞的拉接螺栓固定困难。因此首次混凝土浇筑高度为200mm,混凝土对模板的侧压力较小,模板便于加固。首次模板支设时,距离地面第1 道次楞高度为200mm,待浇筑完成后,立即预埋钢筋预埋件。
4) 每浇筑1 段混凝土,用直径16mm、长500mm 钢筋做拉接螺栓,拉接主楞,加固模板,拉接螺栓间距为600mm。

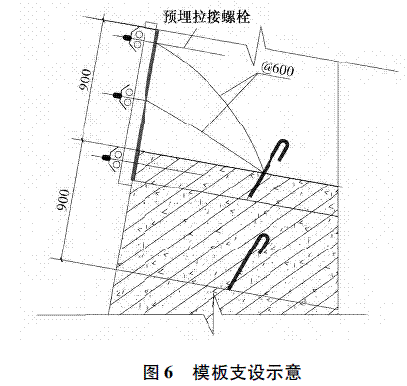

5) 距地1,7m 各设1 道泄水管,水平间距2m。模板支设如图6 所示。
4. 6 混凝土浇筑
1) 现浇板C30 混凝土,对于干燥的中风化玄武岩石应用水润湿,表面不得留有积水。
2) 混凝土的运输由混凝土罐车送至现场,现场采用车载泵泵送至作业面。
3) 混凝土的浇筑分层连续进行。
4) 每0. 9m 为1 段浇筑混凝土,待第1 段混凝土终凝后12h,混凝土结合面剔凿表面浮浆露出的石子,再浇筑第2 段混凝土,直至依次浇筑完成。
5) 混凝土浇筑时,应经常注意观察模板有无位移情况,当发现有变形、位移时,应立即停止浇筑,并及时对模板进行加固处理后,再继续浇筑。
4. 7 混凝土振捣
插入式振捣器应快插慢拔,插点要均匀排列,逐点移动,顺序进行,不得遗漏,做到均匀振实。移动间距不大于振捣棒作用半径的1. 5 倍。振捣上一层时应插入下层50mm,保证混凝土结合牢固,无冷缝。
4. 8 混凝土的养护
混凝土浇筑完毕后,应在12h 内加以浇水,浇水次数应能保持混凝土有足够的润湿状态,养护期一般不少于7 昼夜。
措施: 利用现在平均气温高于5℃的自然条件,在混凝土浇筑完后,混凝土达到初凝后养护,使混凝土表面完全覆盖,保证混凝土在不失水的情况下得到充足的养护。
4. 9 预应力锚索施工
工艺流程: 打孔→放入钢绞线→注浆→养护→张拉→封锚。
采用空压机带动潜孔锤按设计要求的间距和深度进行打孔,孔道倾角10°。
放预应力锚索,预应力锚索采用1 束1 860MPa 级7Φ5 钢绞线,倾角10°,长度10m,锁定值80kN,锚索成孔直径为130mm。
注浆水泥使用P·O42. 5 水泥,强度等级为M30。
在注浆水泥强度大于设计强度70% 时,采用穿心式千斤顶进行张拉。
锚具端头用C30 混凝土做100mm × 100mm ×100mm 封锚。
